五十铃4×4方舱型救护车（柴油国六、 MT ）
五十铃4×4方舱型救护车（柴油国六、 MT ）
1、产品目录
|
序号 |
产品名称 |
产品型号 |
|
1 |
五十铃4 ×4方舱型救护车（柴油国六、 MT） |
QL1030CZGAY |
2、产品简介

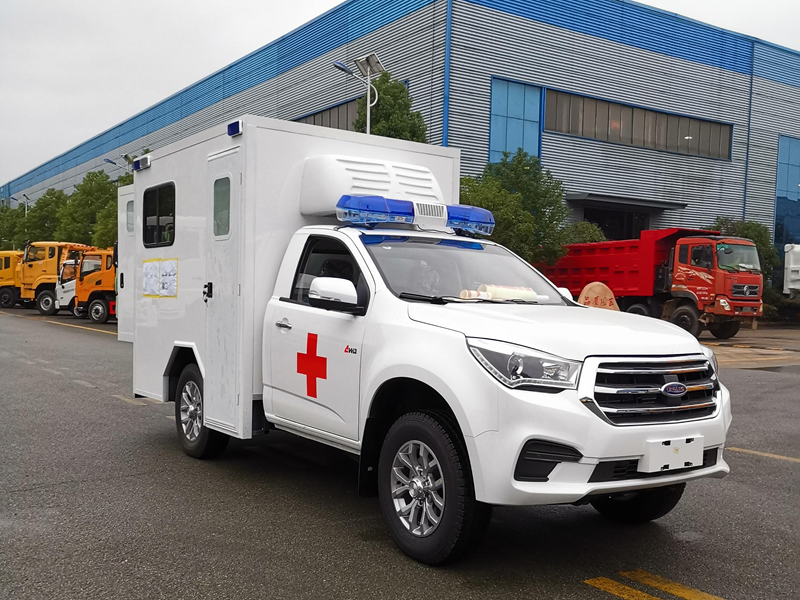

五 十 铃 方 舱 型 救 护 车 采 用 五 十 铃 4*4 达 咖 版 皮 卡 底 盘 改 装 。 采 用 4KH1CT6H1 ，功 率105Kw/320N.m ，柴油发动机 ，手动五档变速箱 ，配备四驱系统 ，主副安全气囊、前排安全带高度调节、主驾安全带未系提示、车门未关警示、驻车钥匙未拔提醒、电动后视镜带侧转向灯 ；整体车身重心低、更稳定 ，越野性能强 ；上装采用程力自主研发 ， 医疗舱采用永不生锈铝制抗扭拉力方舱 ，空间宽大 ，设计合理 ，保证车辆在恶劣环境中平稳行驶 ，适用于恶劣险情下进行医疗救援。
3、车辆参数与标准配置
|
技术要求 |
|
改装基型车（底盘车 ）：五十铃 QL1030CZGAY四驱柴油皮卡底盘 |
|
外观颜色 ：白色/红色 |
公告参数
|
驱动型式 |
4 ×4 |
|
乘员人数 |
6-7人（ 含担架人数 ） |
|
外形尺寸(长 × 宽 ×高) mm |
5530 × 1950 × 2550 |
|
箱体尺寸(长 × 宽 ×高) mm |
2450 × 1900 × 1700 |
|
轴距 mm |
3096 |
|
前悬/后悬 mm |
977/1077 |
|
前轮距/后轮距 mm |
1570/1590 |
|
总质量 kg |
3485 |
|
整备质量 kg |
2850 |
|
额定功率Kw |
105 |
|
排量ml |
2999 |
|
最大扭矩 N•m/ r/ min |
320 |
|
最高车速 km/h |
140 |
|
轴数 |
2 |
|
轮胎数 |
4 |
|
发动机 |
4 KH1 CT6 H 1 |
|
变速器 |
五档手动变速箱 |
|
轮 胎 |
245/70R 17LT 10PR |
医疗警示外观
|
车身结构 |
采用钢质加强型框架结构设计 ，安全可靠。 车体右侧平开门 ，后端采用双开尾门结构 、 开口宽度大 ，便于医患人员、 担架的上下。 |
|
车辆外观 |
全车身白色 ，车头 、 车身两侧以及车尾门贴红十字徽标 ，四周贴车身彩条 ，颜色鲜艳、醒目 ，有效警示。 医疗舱玻璃贴黑色隐私膜 ，有效保护病人隐私 |
|
|
流线型倒流罩加工字型一体 LED 警灯总成 ，警报器喇叭功率 100W ，线控式控制 |
|
警示灯具 |
器 。 两侧及尾部各安装蓝色爆闪灯 ，有效警示。 |
医疗舱救护设施
|
救护系统 |
自动上车担架 ：担架由高强度铝合金制成 ， PVC防水海绵床垫 ，靠背可调节 ；加粗的椭圆形腿管 ，四周均匀分布的辅助上车轮以及铝块大大增加了井架的承重力 ，仅需一人便轻松完成上车过程。 担架平台 ：采用优质不锈钢材料制作 ，辅助担架上下车。 输液架 ：在医疗舱顶部安装1套铝合金导轨式输液架 ，含2个折叠挂钩。 |
|
医用氧气控制系统 |
两个 10L 钢质氧气瓶 ，公称压力 15MPA（ 重量轻 ，便于装卸更换 ） ，两个氧气终端 、 一个呼吸机接口及一个墙式氧气吸入器 。 病人吸氧时可控制出氧量 ， 并配有湿化瓶为病人提供湿润氧气 ，更利于病人吸氧。 |
|
医疗电器系统 |
|
|
照 明 灯 |
4只 12V 舱内照明灯 ，光源稳定 ，照射面大 ，2盏输液射灯 ，1个尾部夜间照明灯。 |
|
逆 变 器 |
车载式正弦波1000W ，频率稳定 ，电压稳定、输出功率稳定 ，为车上设备提供供电 ；220V*3/12V*1 多功能插座（可接二/三孔、交/直流两用 ）。 |
空气循环系统
|
空调/暖风 |
1套后空调和后暖风装置 ，冷暖独立控制 ，根据需要合理调控舱内温度。 |
|
换气扇 |
在车顶安装1套DC12V带吸气、 排气的多功能换气扇 ，能有效保障医疗舱内空气高效循环。 |

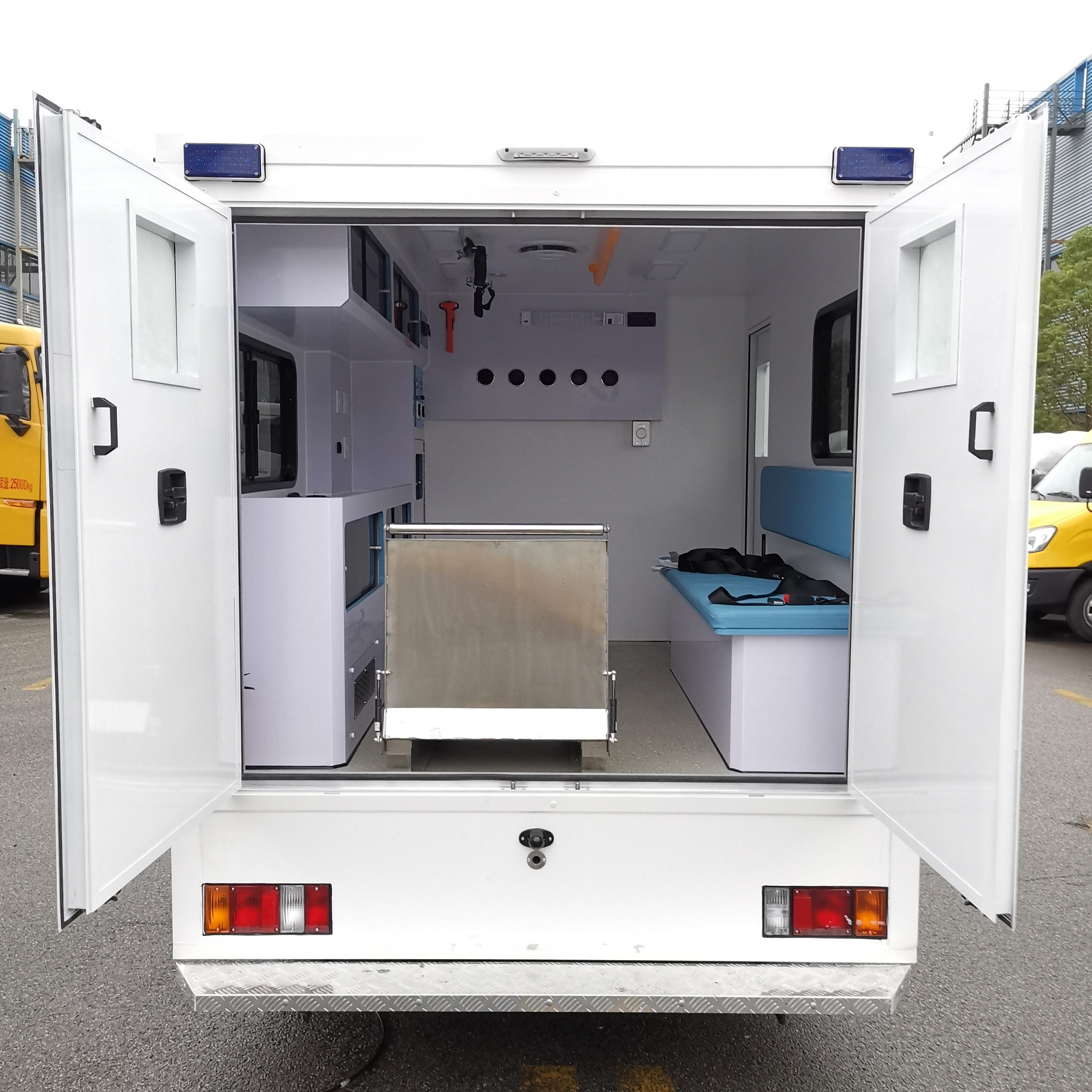

医疗舱橱柜/内饰配置
|
箱体总成 |
箱体采用铝制抗扭拉力型材 ，外部中门采用平推门 ，后双门开门角度可达 180 度 ，方便医务人员进出 。 坚固的箱体结构 ，加上电镀处理过的金属部件和集成结构的框架门和组件确保了整车的安全性和耐久性 |
|
橱柜总成 |
安装 1 套新型环保材料制作的长条设备柜 ，柜体上设置有抽屉、空格柜等储物空间 ； 安装 1 套新型环保材料制作的氧气瓶柜 ，柜体内可容纳 2 个 10L 氧气瓶 ；安装 1 套新型环保材料制作的吊柜 ，吊柜采用滑门结构 ，方便开启柜门 ； 安装 1 套长条座柜 ，含坐垫、 靠背、 两点式安全带。 |
|
医疗舱内饰 |
医疗舱内饰 ：采用新型轻体材料制作 ，防水、 防霉、抗菌、易清洗。 医疗舱地板 ：采用医用地板革材料制作 ，防滑、 防水、 防霉、抗菌、易清洗。 |
|
辅助设备 |
|
|
对讲机 |
在驾驶舱和医疗舱各安装1个免提式话麦 ，方便前后舱人员沟通、 交流。 |
|
灭火器 |
医疗舱配备1套1kg干粉式灭火器。 |
|
污物桶 |
医疗舱配备 1 个带盖脚踏式污物桶。 |
|
安全扶手 |
在医疗舱顶部安装 1 根长条形扶手。 |
|
紧急锤 |
在医疗舱安装 1 把紧急锤。 |
|
选装配置 |
|
|
负压净化装置 |
高效过滤装置 ：滤材 ：超细玻璃纤维有效面积 ：0.15M2最大空气通过率 ：0.8 M/S滤出率 ：对粒径0. 3微米 ，达到99.995%以上（ 标准99.7% ）。启动负压装置时,舱内相对压强在-30Pa～-10Pa |
|
行车辅助系统 |
行车记录仪 ，倒车影像。 |
|
铲式担架 |
1 副 ，（担架仓选配 ） |
|
楼梯担架 |
1 副 ，承重 ：160kg |
4、配置清单
|
序号 |
配置名称 |
型号/图号 |
主要功能/技术参数 |
单位 |
数量 |
备注 |
|
一 |
救护系统 |
|||||
|
㈠ |
担架及器械 |
|
||||
|
1 |
自动上车担架 |
|
承重:181KG |
副 |
1 |
|
|
2 |
滑轨式输液夹持器 |
|
承重:2.5KG |
套 |
1 |
|
|
㈡ |
供氧设施 |
|
||||
|
1 |
氧气瓶 |
10L |
钢制、公称压力15MPA |
个 |
2 |
|
|
2 |
氧气吸入器 |
|
氧气接口为两级滚针自锁结构、可有效保护用氧、带刻度式湿化瓶 |
只 |
1 |
|
|
3 |
呼吸机接口 |
|
快速插接式 |
只 |
1 |
|
|
二 |
外观、警示系统 |
|||||
|
㈠ |
警示灯具 |
|
||||
|
1 |
工字型警灯 |
蓝色爆闪 |
LED,喇叭功率 100W |
套 |
1 |
|
|
2 |
两侧顶端爆闪 |
白色爆闪 |
LED |
只 |
2 |
|
|
3 |
两侧顶端爆闪 |
蓝色爆闪 |
LED |
只 |
4 |
|
|
4 |
尾部爆闪 |
蓝色爆闪 |
LED |
只 |
4 |
|
|
㈡ |
彩条及标识 |
|
||||
|
1 |
救护标志 |
反光膜 |
颜色鲜艳,醒目,有效警示 |
套 |
1 |
|
|
2 |
车身彩条 |
反光膜 |
颜色鲜艳,醒目,有效警示 |
套 |
1 |
|
|
3 |
黑色隐私膜 |
|
两侧及后门 |
套 |
1 |
|
|
三 |
电器系统 |
|||||
|
㈠ |
电源配置 |
|
||||
|
1 |
逆变器 |
|
1000W |
套 |
1 |
|
|
2 |
交/直流插座 |
组合插座 |
交/直流两用插座 |
组 |
3+1 |
|
|
㈡ |
车内照明 |
|
||||
1
室内照明灯
DC12V
LED
盏
4
2
输液射灯
DC12V
LED
盏
2
曰
辅助设施
1
后空调
加装后空调
套
1
2
后暖风
加装后暖风
套
1
3
对讲机
免提式对讲
套
1
4
换气扇
可换气及吸气双功能
套
1
㈣
消毒设施
1
紫外线消毒灯
长条式
延时功能
盏
1
四
橱柜/内饰系统
㈠
橱柜系统
1
左侧设备柜
轻型环保材料
套
1
2
双10L氧气柜
轻型环保材料
套
1
3
左侧吊柜
轻型环保材料
套
1
㈡
内饰系统
1
车顶内饰
轻型环保材料
防水、防腐、耐磨、抗菌、易清洗
套
1
2
医用地板
医用地板革
防滑、防水、防腐、耐磨、抗菌、易清洗
套
1
五
其 它
1
长排柜式座椅
三人
套
1
2
灭火器
干粉式
1kg
个
2
3
扶手杆
黄色
车顶安全扶手
件
1
4
安全锤
逃生应急设施
个
1
5
污物桶
脚踏式
个
1
5、选装配置清单
|
序号 |
配置名称 |
规格 |
主要功能/技术参数 |
单位 |
数量 |
备注 |
|
1 |
负压净化装置 |
|
启动负压装置时,舱内相对压强在-30Pa～-10Pa |
套 |
1 |
|
|
2 |
行车辅助系统 |
|
行车记录仪 ，倒车影像 |
套 |
1 |
|
|
3 |
铲式担架 |
|
担架仓选配 |
副 |
1 |
|
|
4 |
楼梯担架 |
|
承重 ：160kg |
副 |
1 |
|
