依维柯聚星纯电动救护车
依维柯聚星纯电动救护车
1、产品目录
|
序号 |
产品名称 |
产品型号 |
|
1 |
依维柯聚星纯电动救护车 |
NJ6540FBEV81 |
2、产品简介
依维柯聚星纯电动监护型救护车采用南京依维柯推出的聚星长轴车型改装。驱动电机额定70KW/峰值150KW ，带交通拥堵辅助及定速巡航 ，配置防抱死系统 ：ESP+EBA+HHC ，自动紧急制动 ，车道偏离预警带车道保持辅助系统 ，盲区监测系统（ BSD+BOW） ，疲劳驾驶监控及预警系统 ，自动感应大灯 ，LED后位灯 ，日间行车灯 ；采用一体化、笼式框架结构的承载式车身 ，欧洲安全碰撞设计标准 ，高强度绷钢加PHS热成型钢轻量化车身设计 ；整体车身重心低、更稳定 ，有效确保驾驶者的安全 ；医疗舱空间宽大 ，设计合理 ；全车采用国内领先的医疗车改装技术 ，适用于各类医院及急救中心 ，特别适合病人转院及市内急救。
3、车辆参数与标准配置
技术要求
改装基型车（底盘车 ）：依维柯聚星长轴
外观颜色 ：白色/红色
公告参数
最大总质量
3495kg
乘员人数
7-8人（含担架人数）
轴距
3366mm
车体尺寸:长 ×宽 ×高
5364mm×2030mm×2540mm
医疗舱尺寸:长 ×宽 ×高
2710mm×1730mm×1710mm
接近/离去角
18o/21o
最高车速
130km/h
电机型号
TZ202XSSQC
额定功率/马力
额定70KW/峰值150KW/204PS
电池类型
酸铁锂电池（ 电池容量88.8kwh ）
电池热管理
液热
充电模式
直流+交流
充电机功率
11kw充电机
驱动型式
电机前置前轮驱动
最小离地间隙
170mm
悬挂型式
前独立悬架、后非独立悬架（ 2片簧 ）
制动型式
前后盘式制动
轮胎
215/75R16RT（铝合金轮圈 ），胎压监测
医疗警示外观
车身结构
采用钢质加强型框架结构设计 ，安全可靠。
车体右侧配滑动门 ，后端采用双开尾门结构、开口宽度大 ，便于医患人员、担架的上下。

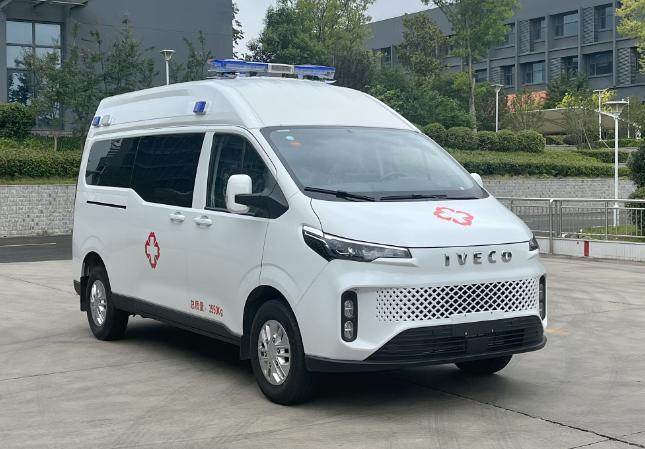

车辆外观
全车身白色 ，车头、车身两侧以及车尾门贴红十字徽标 ，四周贴车身彩条 ，颜色鲜艳、醒目 ，有效警示。
医疗舱玻璃贴2/3磨砂玻璃纸 ，有效保护病人隐私
警示灯具
前部顶置工字型警灯、一体造型、美观大方。
喇叭功率100W。
两侧及尾部各安装蓝、 白色爆闪灯 ，有效警示。。

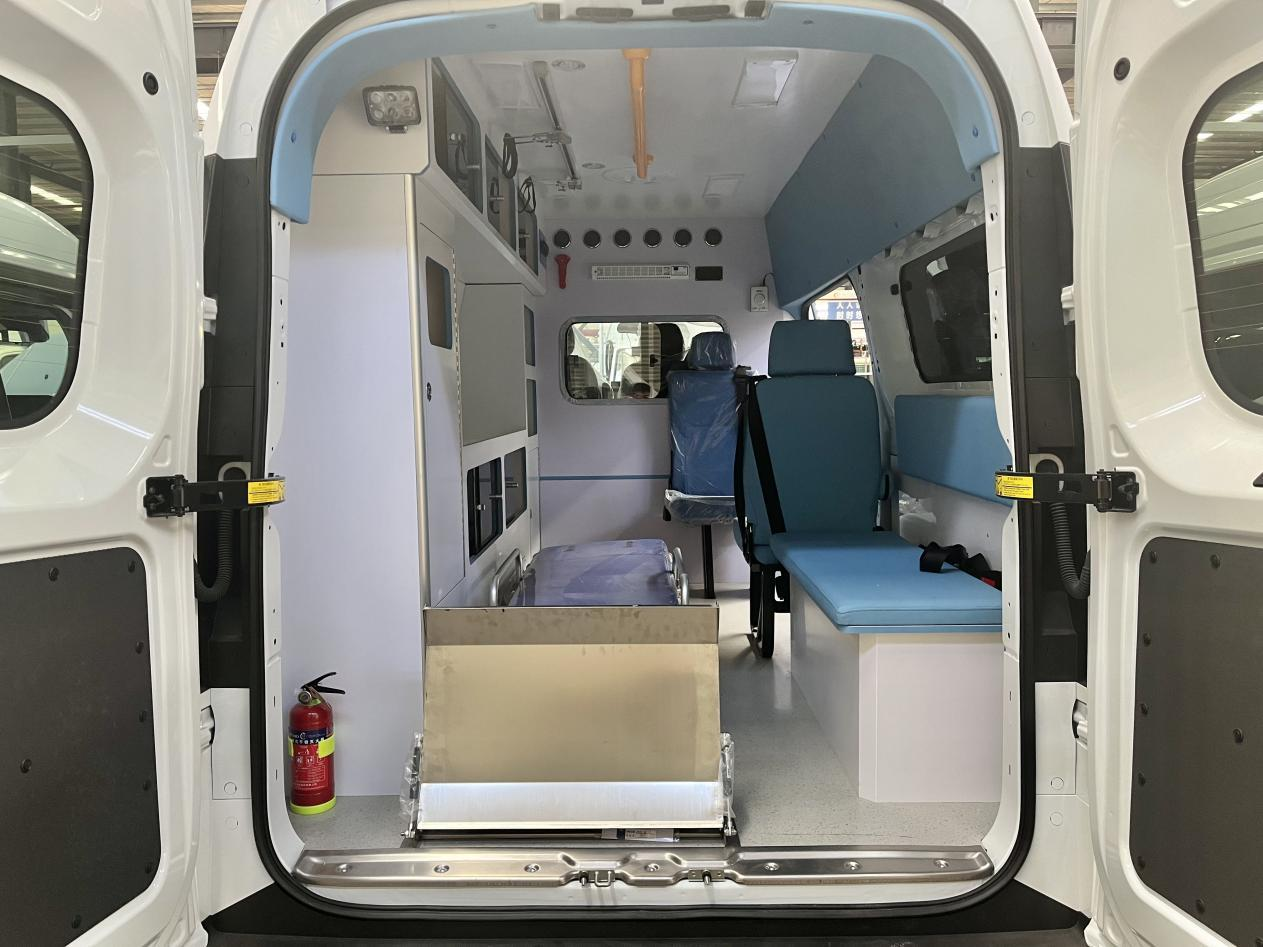

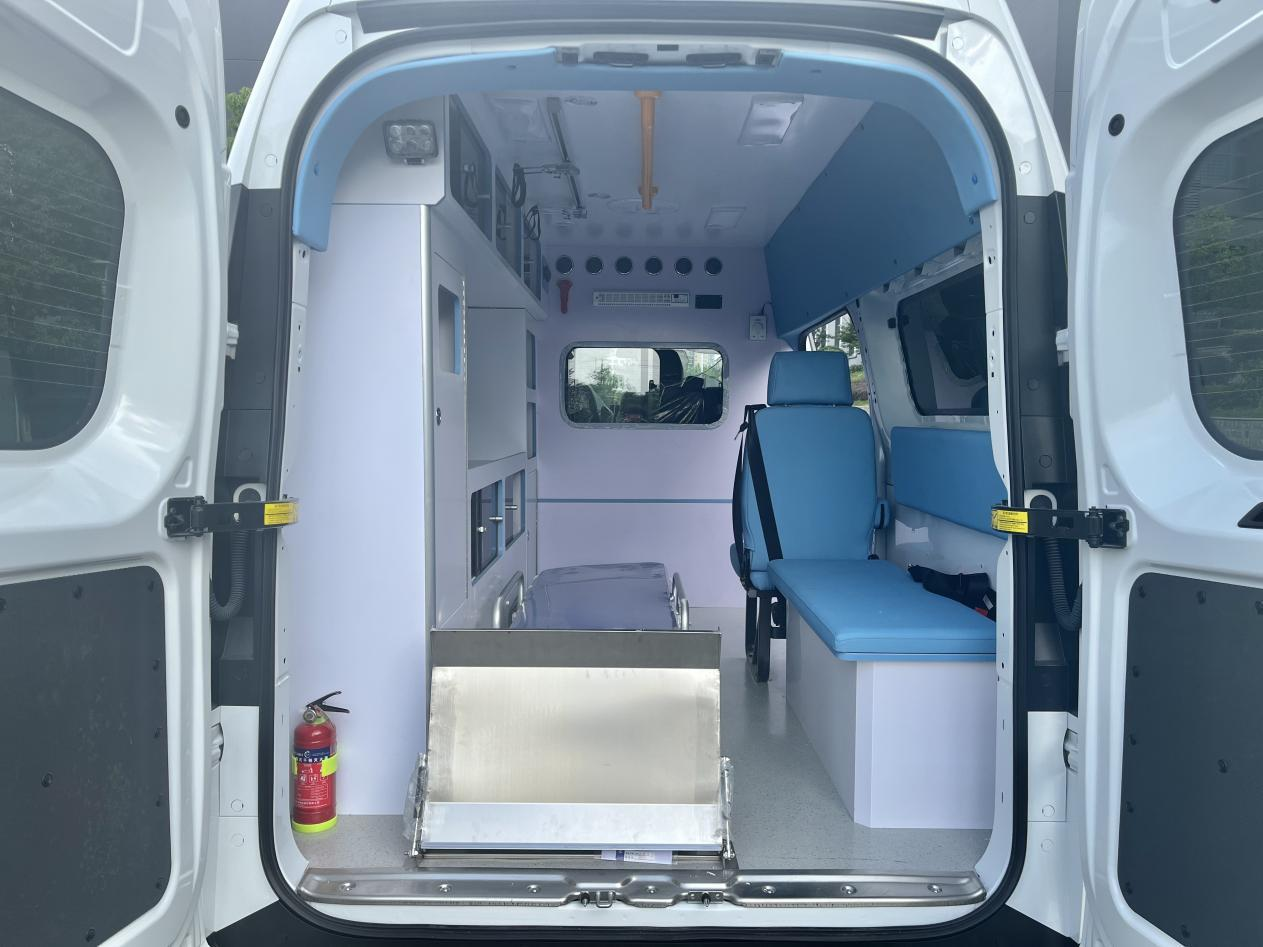

医疗舱救护设施
救护系统
自动上车担架 ：担架由高强度铝合金制成 ，PVC防水海绵床垫 ，靠背可调节 ；加粗的椭圆形腿管 ，四周均匀分布的辅助上车轮以及铝块大大增加了井架的承重力 ，仅需一人便轻松完成上车过程。
担架平台 ：采用优质铝合金材料制作 ，辅助担架上下车。
输液架 ：在医疗舱顶部安装1套铝合金导轨式输液架 ，含2个折叠挂钩。
医用氧气控制系统
两个10L钢质氧气瓶 ，公称压力15MPA（重量轻 ，便于装卸更换） ，同时配备两个单表式减压阀、两个德式氧气终端、一个呼吸机接口及一个墙式氧气吸入器。病人吸氧时可控制出氧量 ，并配有湿化瓶为病人提供湿润氧气 ，更利于病人吸氧。
医疗电器系统
照明灯
4只12V舱内照明灯 ，光源稳定 ，照射面大 ，2盏输液射灯。
逆变器
车载式正弦波1000W ，频率稳定 ，电压稳定、输出功率稳定 ，为车上设备提供供电 ；2组220V/12V多功能插座（可接二/三孔、交/直流两用 ）。
消毒灯
1盏智能化定时紫外线消毒 ，保证舱内卫生安全。
空气循环系统
空调/暖风
1套后空调和后暖风装置 ，冷暖独立控制 ，根据需要合理调控舱内温度。
换气扇
在车顶安装1套DC12V带吸气、排气的多功能换气扇 ，能有效保障医疗舱内空气高效循环。
医疗舱橱柜/内饰配置
中隔墙总成
在驾驶室和医疗舱之间安装1套新型环保材料制作的中隔墙 ，中隔墙上设置1个玻璃观察窗 ，便于前后舱观察、沟通。
橱柜总成
安装1套新型环保材料制作的长条设备柜 ，柜体上设置有抽屉、空格柜等储物空间 ；
安装1套新型环保材料制作的氧气瓶柜 ，柜体内可容纳2个10L氧气瓶 ；安装1套新型环保材料制作的吊柜 ，吊柜采用滑门结构 ，方便开启柜门 ；安装1套长条座柜 ，含坐垫、靠背、两点式安全带。
医疗舱内饰
医疗舱内饰 ：采用新型轻体材料制作 ，防水、防霉、抗菌、易清洗。
医疗舱地板 ：采用医用地板革材料制作 ，防滑、防水、防霉、抗菌、易清洗。
辅助设备
侧拉门推拉窗
平贴式推拉玻璃窗。
对讲机
在驾驶舱和医疗舱各安装1个免提式话麦 ，方便前后舱人员沟通、交流。
灭火器
医疗舱配备1套1kg干粉式灭火器。
污物桶
医疗舱配备1个带盖脚踏式污物桶。
安全扶手
在医疗舱顶部安装1根长条形扶手。
紧急锤
在医疗舱安装1把紧急锤。
选装配置
负压净化装置
1套 ，启动负压装置时,舱内相对压强在-30Pa～-10Pa。
铲式担架
1副 ，（担架仓选配）
楼梯担架
1副 ，承重 ：160kg
侧门踏板
辅助侧拉门上车
尾门踏板
辅助尾门上车
4、配置清单
序号
配置名称
型号/图号
主要功能/技术参数
单位
数量
备注
一
救护系统
㈠
担架及器械
1
自动上车担架
承重:181KG
副
1
2
滑轨式输液夹持器
承重:2.5KG
套
1
㈡
供氧设施
1
氧气瓶
10L
钢制、公称压力15MPA
个
2
2
氧气吸入器
氧气接口为两级滚针自锁结构、可有效保护用氧、带刻度式湿化瓶
只
1
3
呼吸机接口
快速插接式
只
1
4
调压阀
单表式
只
2
二
外观、警示系统
㈠
警示灯具
1
前顶爆闪警灯总成
蓝色爆闪
LED,喇叭功率100W
套
1
2
前顶端两侧爆闪
蓝色爆闪
LED
只
2
3
后顶端两侧爆闪
蓝色爆闪
LED
只
2
4
后顶端两侧爆闪
白色爆闪
LED
只
2
5
尾门爆闪
蓝色爆闪
LED
只
2
㈡
彩条及标识
1
救护标志
反光膜
颜色鲜艳,醒目,有效警示
套
1
2
车身彩条
反光膜
颜色鲜艳,醒目,有效警示
套
1
3
磨砂膜
2/3大小
右侧及后门
套
1
三
电器系统
㈠
电源配置
1
逆变器
1000W
套
1
2
交/直流插座
组合插座
交/直流两用插座
组
2
㈡
车内照明
1
室内照明灯
DC12V
LED
盏
4
2
输液射灯
DC12V
LED
盏
2
㈢
辅助设施
1
后空调
昊银
加装后空调
套
1
2
后暖风
昊银
加装后暖风
套
1
3
对讲机
DS-236
免提对讲
套
1
4
换气扇
可换气及吸气双功能
套
1
㈣
消毒设施
1
紫外线消毒灯
HTD-8W
定时功能
盏
1
四
橱柜/内饰系统
㈠
橱柜系统
1
中隔板总成
轻型环保材料
套
1
含观
察窗
2
左侧设备柜
轻型环保材料
套
1
3
左侧氧气柜
轻型环保材料
套
1
4
左侧吊柜
轻型环保材料
套
1
㈡
内饰系统
1
车顶内饰
轻型环保材料
防水、防腐、耐磨、抗菌、易清洗
套
1
2
医用地板
医用地板革
防滑、防水、防腐、耐磨、抗菌、易清洗
套
1
五
其它
1
单人座椅
蓝色仿皮
套
1
2
长排柜式座椅
双人
套
1
3
灭火器
干粉式
1kg
个
2
4
扶手杆
黄色
车顶安全扶手
件
1
5
安全锤
逃生应急设施
个
1
6
污物桶
脚踏式
个
1
5、选装配置清单
序 号
配置名称
规 格
主要功能/技术参数
单 位
数 量
备注
1
负压净化装置
启动负压装置时,舱内相对压强在-30Pa～-10Pa
套
1
2
铲式担架
担架仓选配
副
1
3
楼梯担架
承重 ：160kg
副
1
4
侧门踏板
辅助侧门上下车
套
1
5
尾门踏板
辅助尾门上下车
套
1
