依维柯聚星长轴监护型救护车
依维柯聚星长轴监护型救护车
1、 产品目录
|
序号 |
产品名称 |
产品型号 |
|
1 |
依维柯聚星长轴监护型救护车（柴油国六） |
CL5043XJH6BYS |
2、 产品简介

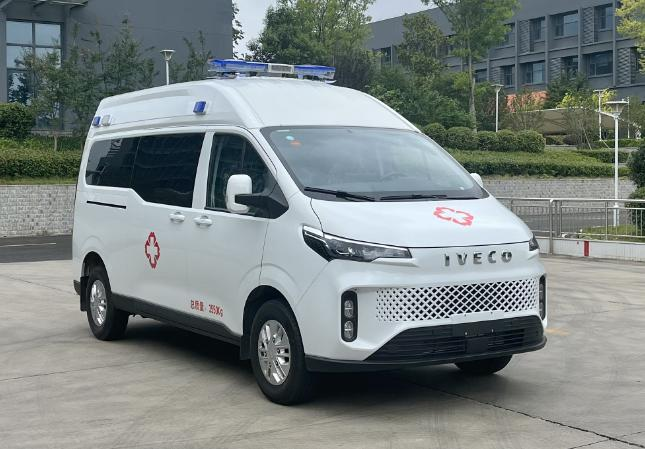

依维柯聚星监护型救护车采用南京依维柯推出的聚星长轴车型改装。采用全新上汽π 柴油发动机 ，高达2000bar的博世最新高压共轨系统、连续可变涡流进气阀、分离式冷却 ，时速可达156km/h ；使用博世ESP 9.3版 主动安全系统 ，ABS自动防抱死系统、TCS牵引力控制系统、 HBA液压制动辅助系统、 RMI防侧翻系统 ，HHC上坡辅助系统一应俱全 ；采用一体化、笼式框架结构的承载式车身 ，欧洲安全碰撞设计标准 ，高强度绷钢加PHS热成型钢轻量化车身设计 ；整体车身重心低、更稳定 ，有效确保驾驶者的安全 ；医疗舱空间宽大 ，设计合理 ；全车采用国内领先的医疗车改装技术 ，适用于各类医院及急救中心 ，特别适合病人转院及市内急救。
3、车辆参数与标准配置
技术要求
改装基型车（ 底盘车 ）：依维柯聚星长轴柴油国六手动档
外观颜色 ：白色/红色
公告参数
最大总质量
3550kg
乘员人数
7人（含担架人数）
轴距
3366 mm
车体尺寸:长 ×宽 ×高
5364mm×2030mm×2540mm
医疗舱尺寸:长 ×宽 ×高
2710mm×1730mm×1710mm
接近/离去角
18o/21o
最高车速
160km/h
发动机型号
SC20M125.1Q6
发动机排量
1.996L
排放标准
国Ⅵ
额定功率
93KW
燃油箱容量
80L
驱动型式
前置前驱
最小离地间隙
170mm
变 速 箱
6前进档 ，1倒退挡/可选9AT自动挡
悬挂型式
前麦弗逊式独立悬架/后钢板弹簧非独立悬挂
助力类型
液压助力转向
制动型式
前盘后盘 ，液压制动
医疗警示外观
车身结构
采用钢质加强型框架结构设计 ，安全可靠。
车体右侧配滑动门 ，后端采用双开尾门结构、开口宽度大 ，便于医患人员、担架的上下。
车辆外观
全车身白色 ，车头、车身两侧以及车尾门贴红十字徽标 ，四周贴车身彩条 ，颜色鲜艳、醒目 ，有效警示。
医疗舱玻璃贴 2/3 磨砂玻璃纸 ，有效保护病人隐私
警示灯具
前部顶置工字型警灯、一体造型、美观 大方。
喇叭功率 100W。
两侧及尾部各安装蓝、 白色爆闪灯 ，有效警示。。

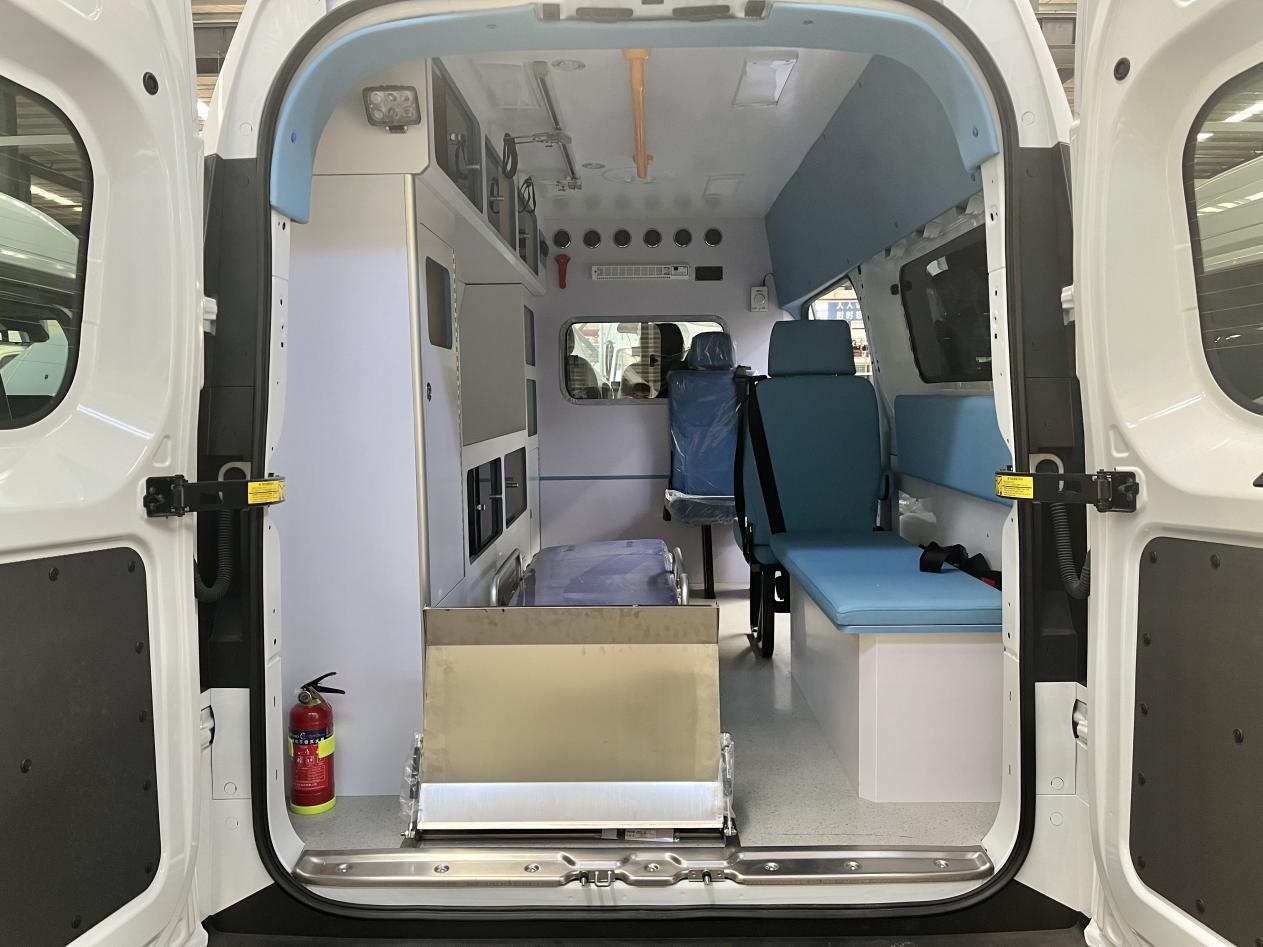

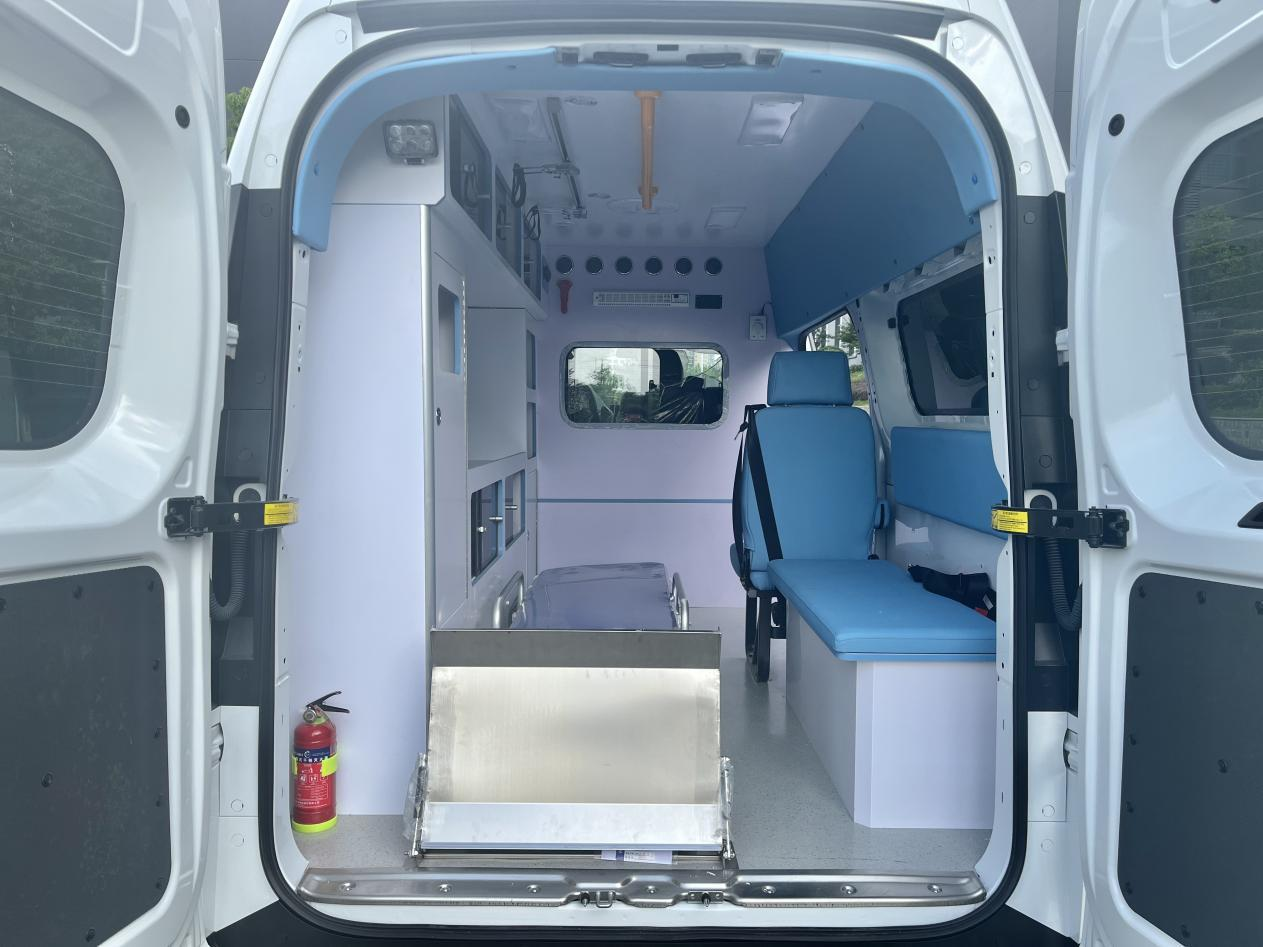

医疗舱救护设施
救护系统
自动上车担架 ：担架由高强度铝合金制成 ， PVC防水海绵床垫 ，靠背可调节 ；加粗的椭圆形腿管 ，四周均匀分布的辅助上车轮以及铝块大大增加了井架的承重力 ，仅需一人便轻松完成上车过程。
担架平台 ：采用优质铝合金材料制作 ，辅助担架上下车。
输液架 ：在医疗舱顶部安装1套铝合金导轨式输液架 ，含2个折叠挂钩。
医用氧气控制系统
两个 10L 钢质氧气瓶 ，公称压力 15MPA（重量轻 ，便于装卸更换） ，同时配备两个单表式减压阀、两个德式氧气终端、一个呼吸机接口及一个墙式氧气吸入器。病人吸氧时可控制出氧量 ，并配有湿化瓶为病人提供湿润氧气 ，更利于病人吸氧。
医疗电器系统
照 明 灯
4 只 12V 舱内照明灯 ，光源稳定 ，照射面大 ，2盏输液射灯。
逆 变 器
车载式正弦波1000W ，频率稳定 ，电压稳定、输出功率稳定 ，为车上设备提供供电；2 组 220V/12V 多功能插座（可接二/三孔、交/直流两用 ）。
消毒灯
1 盏智能化定时紫外线消毒 ，保证舱内卫生安全。
空气循环系统
空调/暖风
1套后空调和后暖风装置 ，冷暖独立控制 ，根据需要合理调控舱内温度。
换气扇
在车顶安装1套DC12V带吸气、排气的多功能换气扇 ，能有效保障医疗舱内空气高效循环。
医疗舱橱柜/内饰配置
中隔墙总成
在驾驶室和医疗舱之间安装 1 套新型环保材料制作的中隔墙 ，中隔墙上设置 1 个玻璃观察窗 ，便于前后舱观察、沟通。
橱柜总成
安装 1 套新型环保材料制作的长条设备柜 ，柜体上设置有抽屉、空格柜等储物空间 ；
安装 1 套新型环保材料制作的氧气瓶柜 ，柜体内可容纳 2 个 10L 氧气瓶 ；安装 1 套新型环保材料制作的吊柜 ，吊柜采用滑门结构 ，方便开启柜门 ；
安装 1 套长条座柜 ，含坐垫、靠背、两点式安全带。
医疗舱内饰
医疗舱内饰 ：采用新型轻体材料制作 ，防水、 防霉、抗菌、易清洗。
医疗舱地板 ：采用医用地板革材料制作 ，防滑、 防水、防霉、抗菌、易清洗。
辅助设备
侧拉门推拉窗
平贴式推拉玻璃窗。
对讲机
在驾驶舱和医疗舱各安装1个免提式话麦 ，方便前后舱人员沟通、交流。
灭火器
医疗舱配备1套1kg干粉式灭火器。
污物桶
医疗舱配备 1 个带盖脚踏式污物桶。
安全扶手
在医疗舱顶部安装 1 根长条形扶手。
紧急锤
在医疗舱安装 1 把紧急锤。
选装配置
负压净化装置
1 套 ，启动负压装置时,舱内相对压强在-30Pa ～-10Pa。
铲式担架
1 副 ，（担架仓选配 ）
楼梯担架
1 副 ，承重 ：160kg
侧门踏板
辅助侧拉门上车
尾门踏板
辅助尾门上车
4、配置清单
序号
配置名称
型号/图号
主要功能/技术参数
单位
数量
备注
一
救护系统
㈠
担架及器械
1
自动上车担架
承重:181KG
副
1
2
滑轨式输液夹持器
承重:2.5KG
套
1
㈡
供氧设施
1
氧气瓶
10L
钢制、公称压力15MPA
个
2
2
氧气吸入器
氧气接口为两级滚针自锁结构、可有效保护用氧、带刻度式湿化瓶
只
1
3
呼吸机接口
快速插接式
只
1
4
调压阀
单表式
只
2
二
外观、警示系统
㈠
警示灯具
1
前顶爆闪警灯总成
蓝色爆闪
LED,喇叭功率 100W
套
1
2
前顶端两侧爆闪
蓝色爆闪
LED
只
2
3
后顶端两侧爆闪
蓝色爆闪
LED
只
2
4
后顶端两侧爆闪
白色爆闪
LED
只
2
5
尾门爆闪
蓝色爆闪
LED
只
2
㈡
彩条及标识
1
救护标志
反光膜
颜色鲜艳,醒目,有效警示
套
1
2
车身彩条
反光膜
颜色鲜艳,醒目,有效警示
套
1
3
磨砂膜
2/3 大小
右侧及后门
套
1
三
电器系统
㈠
电源配置
1
逆变器
1000W
套
1
2
交/直流插座
组合插座
交/直流两用插座
组
2
㈡
车内照明
1
室内照明灯
DC12V
LED
盏
4
2
输液射灯
DC12V
LED
盏
2
㈢
辅助设施
1
后空调
昊银
加装后空调
套
1
2
后暖风
昊银
加装后暖风
套
1
3
对讲机
DS-236
免提对讲
套
1
4
换气扇
可换气及吸气双功能
套
1
㈣
消毒设施
1
紫外线消毒灯
HTD-8W
定时功能
盏
1
四
橱柜/内饰系统
㈠
橱柜系统
1
中隔板总成
轻型环保材料
套
1
含观
察窗
2
左侧设备柜
轻型环保材料
套
1
3
左侧氧气柜
轻型环保材料
套
1
4
左侧吊柜
轻型环保材料
套
1
㈡
内饰系统
1
车顶内饰
轻型环保材料
防水、防腐、耐磨、抗菌、易清洗
套
1
2
医用地板
医用地板革
防滑、防水、防腐、耐磨、抗菌、易清洗
套
1
五
其 它
1
单人座椅
蓝色仿皮
套
1
2
长排柜式座椅
双人
套
1
3
灭火器
干粉式
1kg
个
2
4
扶手杆
黄色
车顶安全扶手
件
1
5
安全锤
逃生应急设施
个
1
6
污物桶
脚踏式
个
1
5、选装配置清单
序 号
配置名称
规 格
主要功能/技术参数
单 位
数 量
备注
1
负压净化装置
启动负压装置时,舱内相对压强在-30Pa～-10Pa
套
1
2
铲式担架
担架仓选配
副
1
3
楼梯担架
承重 ：160kg
副
1
4
侧门踏板
辅助侧门上下车
套
1
5
尾门踏板
辅助尾门上下车
套
1
